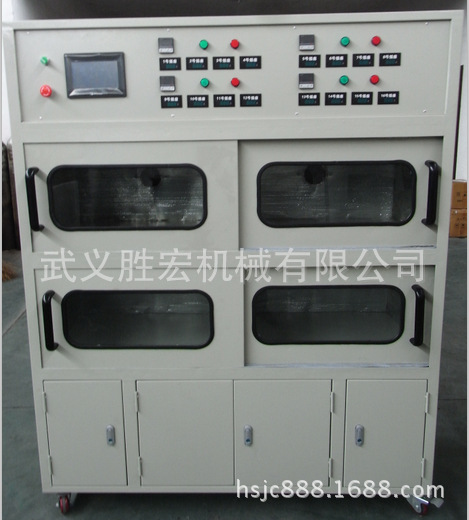

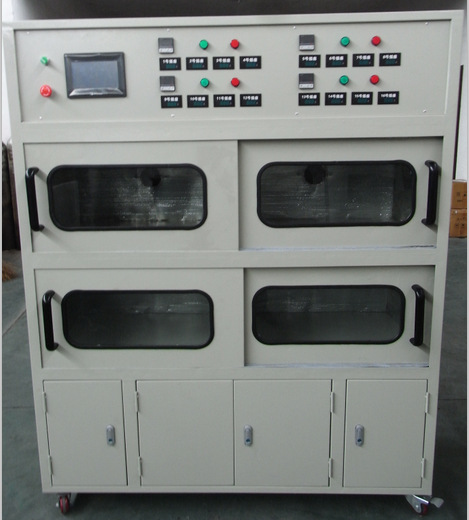

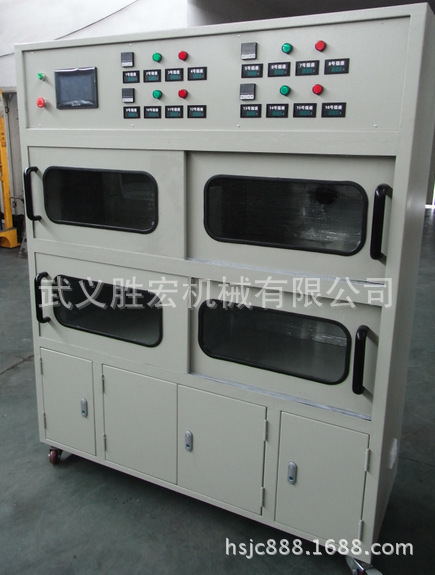

电动工具小型老化柜使用说明书
一,型号GS-3
特点;箱式,三门,软启,半自动,加强型。
支持18台电动工具同时进行老化
二,机器主要配置
XINJIE PLC
XINJIE人机界面(触摸屏)
模拟量扩展模块
主要电器元件德力西
三,技术参数
电源AC380/220V 50HZ
容量22KVA—3柜
输出电压0~110V~220V(可调)
使用温度-10~+50度
£电源接入:
A)电源:AC380V(三相五线)
B)电缆规格:火线及零线线径不小于6平方,地线线径不小于4平方
C)将三相火线接在主开关的三个接线孔内,最右侧标有“N”字样的接零线。
D)将地线接在箱体的接地柱上:
E)通电确认三相火线电压正常,设备既可开始使用。
四,设备使用说明
- 设备通电
打开主开关,红色电源指示灯亮,PLC触摸屏处始化,
- 选择系统输出电压
本机配置AC220V及110V两种电压输出,根据电动工具的额定工作电压,
通过触摸屏面板上的电压选择开关,选择相应的电压,若当前显示电压为220V
用手指按一下,则变成110V,
通过触摸屏上方的电压表可看出当前电压,若电压不对可通过修改参数设置。
调整电压值修改
- 设定老化时间
触摸屏右下角,有“参数设置”点击进入出现参数设置界面,内有延时时间,
运行时间,加速时间,
加速时间:电动工具从0V~110V或220V电压平稳上升所需的时间,
运行时间:设备跑机时间,
参数根据产品要求自行修改设置
五,测试过程:
- 拉开门,放入电动工具,点击启动按钮,目测检测品是否可以正常运转,
如有异常需要进行检查确认电动工具的问题点,则按当前柜上方的停止按钮
解除后重新开始
- 老化到设定的时间后,设备自动停止,若在工作时间内,打开老化柜门,当前柜马上停止工作,拉开门,取出老化的工具,试验结束。
